創新驅動 技術引領

超大高清液晶屏顯示

高強度工程塑料機殼

進口接插件

屏幕亮度可調

觀看視頻

國內首創，現場快速CT

掃描速度：≥10次循環/秒

一次提升測試十八剖面，直觀準確。整樁缺陷大小、范圍及具體位置判斷實時顯示
最大提升速度可達60 m/min，提升深度最小分辨率 1cm

三維管狀切片圖
樁體速度變化一目了然

軟件可顯示三維管狀切片圖，即將所測樁外側剖面用色譜圖顯示速度值大小變化，再將色譜圖卷曲連接形成管狀切片圖，可形象的顯示樁體速度值的變化趨勢

樁身缺陷三維顯示
簡單方便

軟件可顯示三維低速異常體圖，直觀地顯示出低速異常體的位置，大小范圍

可通過鼠標操控基樁繞任意方向旋轉，也可任意放大或縮小樁體各個部位，更立體地顯示異常體

各剖面波速分布圖
直觀對比

軟件可顯示速度等值線圖，將各剖面所測速度以色譜圖的形式顯示，再畫出等值線構成速度等值線圖，可具體地顯示出樁體各個位置的速度值大小范圍

可拆卸鋰電池

超長待機，支持座充，電池輕松換，野外工作
不間斷

應用領域
基樁聲波透射法層析成像檢測
基樁聲波透射法完整性檢測
混凝土裂縫深度檢測
混凝土超聲回彈綜合法強度檢測
地質勘察巖體縱波波速測試
隧道巖體松動圈檢測
非金屬材料動彈性力學參數測試
地下連續墻完整性檢測
核心專利
ZL 2009 1 0063273.X
ZL 2014 1 0002896.7
ZL 2015 1 0612786.7
ZL 201610297119.9
ZL 201610122099.1
ZL 2015 2 0743242.X
符合標準
《建筑基樁檢測技術規范》（JGJ 106-2014）
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁無損檢測規范》（TB 10218-2019）
《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02:2005）
《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）
《鐵路工程結構混凝土強度檢測規程》（TB 10426-2004）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
《水運工程混凝土結構實體檢測技術規程》（JTS 239-2015）
《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）
《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》（ASTM D6760-16）
規格重量
軟件界面
軟件特點
【CT層析成像軟件】
1、軟件可顯示三維管狀切片圖，即將所測樁外側剖面用色譜圖顯示速度值大小變化，再將色譜圖卷曲連接形成管狀切片圖，可形象的顯示樁體速度值的變化趨勢。
2、軟件可顯示三維低速異常體圖，直觀擬物的顯示出低速異常體的位置，大小范圍。可以通過鼠標操控基樁繞任意方向旋轉，也可以任意放大或放小樁體各個部位，更立體的顯示異常體。
3、軟件可顯示速度等值線圖，將各剖面所測速度以色譜圖的形式顯示再畫出等值線構成速度等值線圖，可具體的顯示出樁體各個位置的速度值大小范圍。

【超聲波射透法分析軟件】
1、主操作界面測點波形曲線、整樁波列圖、剖面深度曲線聯動顯示
2、波列圖、數據表、灰度圖之間任意切換顯示
3、剖面聲速深度曲線、聲幅深度曲線、PSD深度曲線顯示比例可任意調節
4、可以單獨觀測每個測點的頻譜圖，便于主頻分析
5、聲速和聲幅判讀算法準確，也可對聲速、聲幅單獨判讀
6、支持斜測和扇測數據分析處理
7、具有自動管斜修正功能，修正前、后數據可同時顯示打印
8、輸出結果內容有多種樣式選擇并組合，兼容多地報告格式。
9、輸出結果表頭可自定義選擇 ，并可保存自定義表頭模板
10、可將波列圖和深度曲線圖同時輸出到單頁報告紙上
11、輸出方式可以支持圖片輸出、打印輸出、Word文件輸出、Excel文件輸出等多種模式
12、可批量生成完整報告
軟件著作權

2013SR148564

技術特點
1、超大高清液晶屏顯示，內置高性能雙核處理器；
2、最大一次提升采集4管18個剖面（6平測及12斜測），整樁缺陷大小、范圍及具體位置判斷實時顯示；
3、配備專業樁基三維CT成像軟件，可對測試結果生成各類三維動態圖，缺陷定位準確，可對取芯等后續補充驗證提供重要依據；
4、自動計數提升裝置連接方便、快捷，最大提升速度可達60 m/min；
5、儀器采用工程塑料機殼，結構牢固，重量輕，美觀耐用；
6、采用進口接插件，整機防水設計；
7、可拆卸鋰電池，支持座充，可另配備用電池，保證野外工作不間斷；
8、提升深度最小分辨率 1cm；
9、采用嵌入式系統，開關機快速，抗病毒侵擾。
參編相關規范
《建筑基樁檢測技術規范》（JGJ 106-2014）
《基樁多跨孔超聲波自動循測儀》（DB42/T 923-2013）

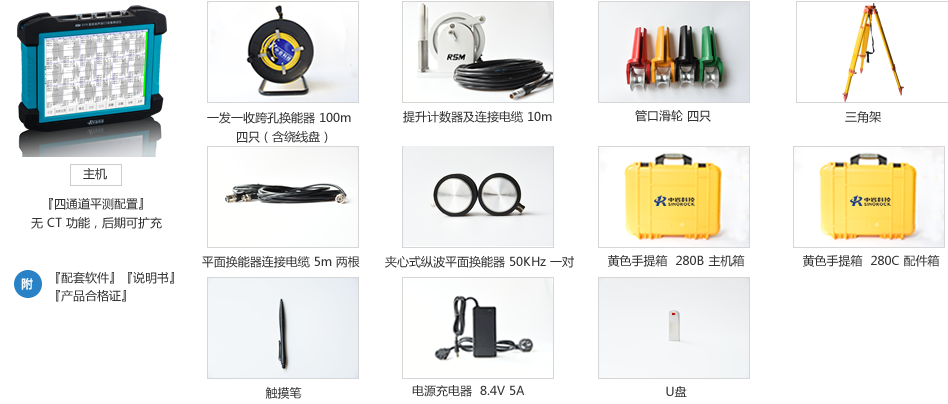

標準配置
標準配置

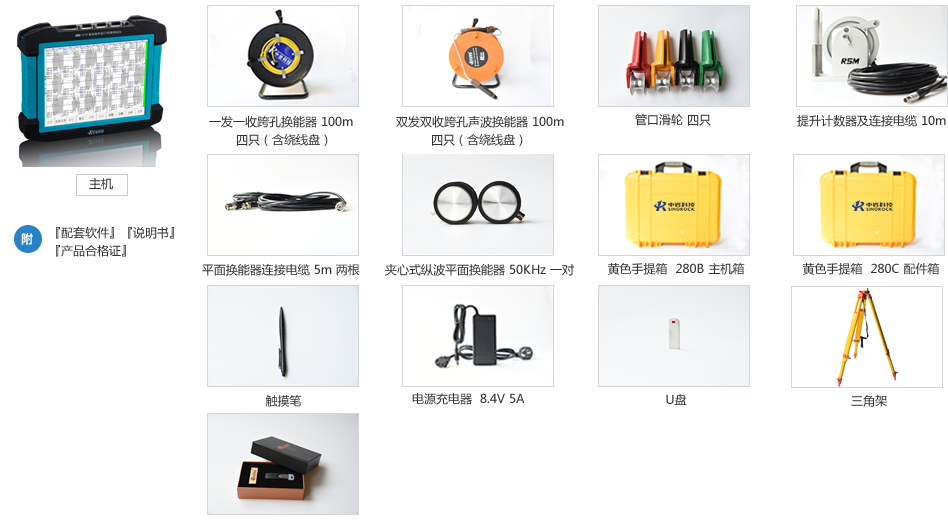

可選配置
可選配置
可選配件
可選配件
  • 明顯異常和嚴重異常如何區分?

    聲速正常波幅異?？梢哉J為為明顯畸變，雙異常為嚴重畸變。（明顯相對嚴重，分布范圍小些，波形的畸變程度輕些，例如連續范圍沒那么大）



  • 聲測管里面管清水條件不允許，是否可以用淡鹽水代替？

    港口樁，條件不允許可以使用海水，注意使用后及時清理探頭，防止腐蝕。



  • 聲速值正常在4000左右，在檢測數據的中間出現了18000或17000左右的數據原因？

    原因：儀器采集時，采用自動判讀的方式來判讀首波的位置；但是自動判讀并不是萬能的，不是所有的波形都能正確的判斷到首波的位置。碰到判斷的聲速值不合理的現象，可以調出這個點的數據，采用人工判讀的方式判斷首波到達的時間，并計算出相應的聲速值。

    另一方面要注意是否有聲測管彎曲的現象，但更可能的原因是在提升過程中傳感器與聲測管發生碰撞導致測試的信號中疊加了其他干擾信號從而造成誤判。

  • 請問如何正確確認聲速是多少？

    聲波透射法測試時：首先應確認測距，測距無誤的情況下，調整增益，保證準確讀取首波到達時間，盡量使傳感器居中，同時校準儀器的系統零聲時，并扣除管與水的修正。

    試塊測試時：對儀器校準系統零聲時，用游標卡尺準確測量試塊長度，將增益適當放大，保證能準確的確定首波到達時刻。

  • 在有的波形不好的情況下，首波難以確定，一般通過上下兩點來判讀首波位置，對嗎？
    針對這種情況有兩個原因：1、樁本身有缺陷，2、操作不規范（例如提升速度過快）或者探頭碰撞聲測管。建議出現這樣的問題，在現場要確認并重新采樣以便落實問題原因，以免引起不必要的誤判。
